中海达iBeam 8140浅水多波束测深系统
中海达iBeam 8140浅水多波束测深系统
iBeam 8140浅水多波束测深系统

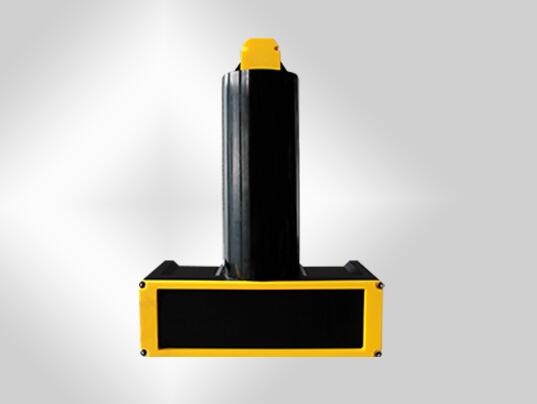

iBeam 8140是中海达推出一款高度集成的浅水多波束测深系统。高精度惯性导航系统和表面声速仪集成于400kHz声学换能器中，实现了横摇和纵摇免安装校准。换能器小巧便携，安装方便，测深精度高，满足IHO特级精度和《水运工程测量规范》要求。
中海达iBeam 8140浅水多波束测深系统特点：
Performance advantages
产品小型化
安装方便，能够适应小型船只安装。
波束密度
等角、等距波束模式可选，最高512个波束胜任所有调查任务。
高度集成
换能器内部集成惯导与表面声速仪，免去前期复杂的横摇和纵摇校准步骤，且惯导系统测算的姿态数据能真实准确的体现声学换能器在测量过程中的姿态变化。
高ping率
高Ping率可允许更高的测量航速，保证数据质量，节约测量时间。
水深范围
测量水深范围从0.5~180m，满足浅水测量需求。
满足规范需求
符合IHO S44特级标准和《水运工程测量规范》要求。
实时横摇稳定
具备实时横摇稳定功能，最大化可用扫宽，提高工作效率。
采集，后处理软件自主研发

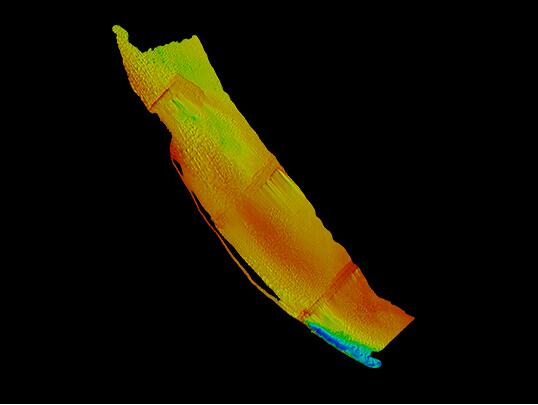

功能强大、简单易用，全中文显示，界面人性化。软件色彩逼真，3D界面具备水下目标
物自动标注物体尺寸、坐标及最浅点水深。
中海达iBeam 8140浅水多波束测深系统技术参数
technical parameter
中海达iBeam 8140浅水多波束测深系统技术参数
technical parameter
| 发射频率 | 400kHz |
| 波束覆盖角 | 30°~145°(在线可调) |
| 测深分辨率 | 6mm |
| 波束角 | 0.75° x 0.75° |
| 波束数 | 512个(最大) |
| 测深范围 | 0.5m~180m |
| 声呐换能器耐压水深 | 50m |
| 最大ping率 | 60Hz |
| 工作模式 | 等角/等距模式 |
| 横摇稳定 | ±10° |
| 航向精度(GNSS有效） | 0.08°（2m基线） 0.06°（4m基线） |
| 姿态精度(GNSS有效） | 0.03°（RTK） 0.025°（PPK） |
| 水平定位精度 | RTK：8mm+1ppm DGPS ：0.5m~2m |
| 升沉精度 | 5cm 或5%量程 |
| 表面声速分辨率 | 0.001m/s |
| 表面声速精度 | ±0.020m/s |
| 输入电压 | 220VAC/50Hz |
| 功耗 | 200W |
| 温度(工作/存储) | 声呐系统：-2℃~40℃/-30℃~55℃ 换能器端：-2℃~30℃/-30℃~55℃ |
| 换能器线缆长度 | 标配15m (其它长度可定制) |
| 换能器重量/尺寸 | 14.5kg（空气中）/ 340 x 470 x 200mm |

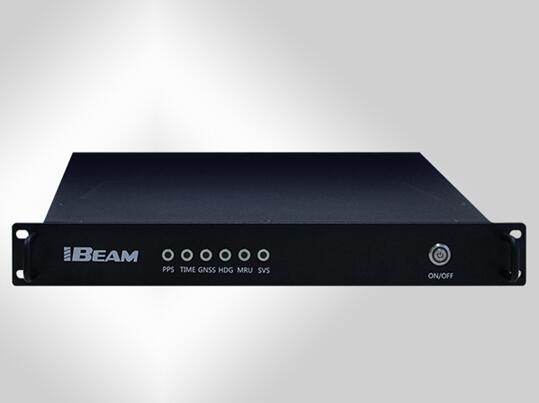

| 甲板单元重量/尺寸 | 2.5kg/410 x 330 x 50mm |
