超干货，不可错过的K3 RTK操作盘点...

发表时间：2021-01-26 09:38

上周我们一起学习了K3 RTK电台1+1模式的操作，今天，我们继续学习K3 RTK实用操作，网络CORS作业方式简单入门，进阶成长！

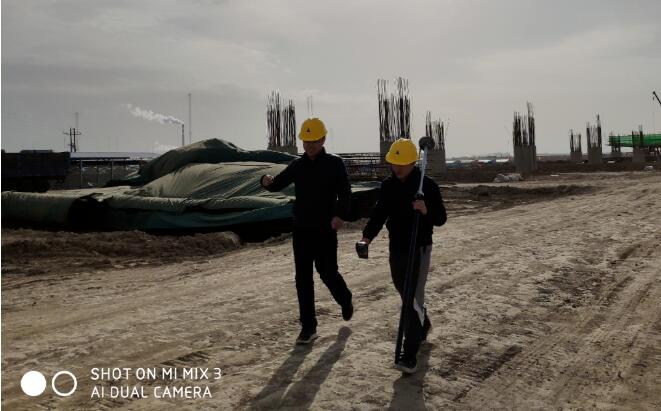

K3 RTK网络CORS作业方式非常简单易用，只需一台K3主机、一个手簿、一根对中杆，测量设备轻装上阵，大大减少了野外作业的劳动强度。在CORS网覆盖范围内，不用架设基站，只需单移动站即可作业。

K3 RTK作业（网络 CORS 模式）具体操作步骤如下：

手簿及工程之星5.0蓝牙连接

需要先将K3 RTK主机开机，然后对H5手簿的工程之星5.0进行如下操作：

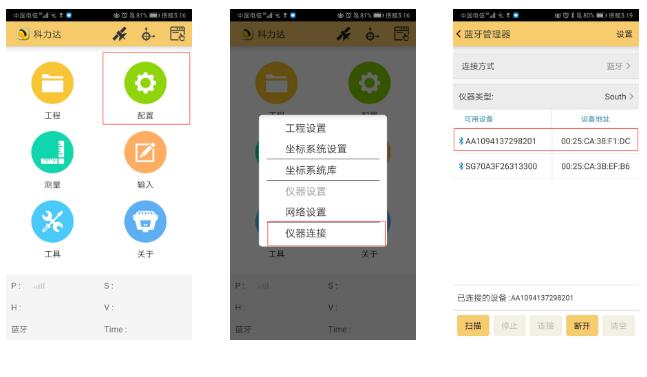

1）打开工程之星5.0，点击“配置”→“仪器连接”→“蓝牙”；

2）点击扫描按钮，即可搜索到附近的蓝牙设备；

3）选中所要连接的仪器号，点击连接即可连接上蓝牙。

设置工作模式

K3 RTK连接蓝牙成功后，返回手簿的工程之星5.0主界面，设置主机工作模式。

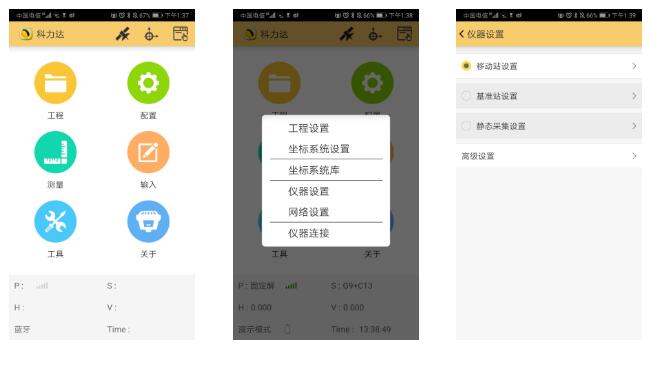

点击“配置”→“仪器设置”→“移动站”→“数据链”→“手机网络”，将主机工作模式切换为移动站手机网络，如下方图片所示：

数据链：手机网络（网络配置：SIM卡插在手簿或手簿连接WIFI），如下方图片所示：

数据链设置看下一步

电台路由：关闭

截止角：10-15，根据测量环境选择

使用倾斜补偿：一般不选，根据测量需要选择是否开启

记录原始数据：关闭

数据链设置，输入CORS账号信息：

①点击“增加”

②名称“自己命名”

③IP：客户提供

④port：客户提供

⑤账户：客户提供

⑥密码：客户提供

⑦模式：NTRIP（移动站模式）

⑧接入点：点击刷新接入点，然后选择正确的接入点

点击“确定”，返回“模板参数管理-手机网络”页面，选择新增加的网络模板，点击“连接”，登录服务器成功后即可完成移动站配置，点击确定，然后返回到主界面等待固定解。

第一次登录成功后，以后作业如果不改变配置可直接打开移动站，主机即可得到固定解。

新建工程、设置坐标系

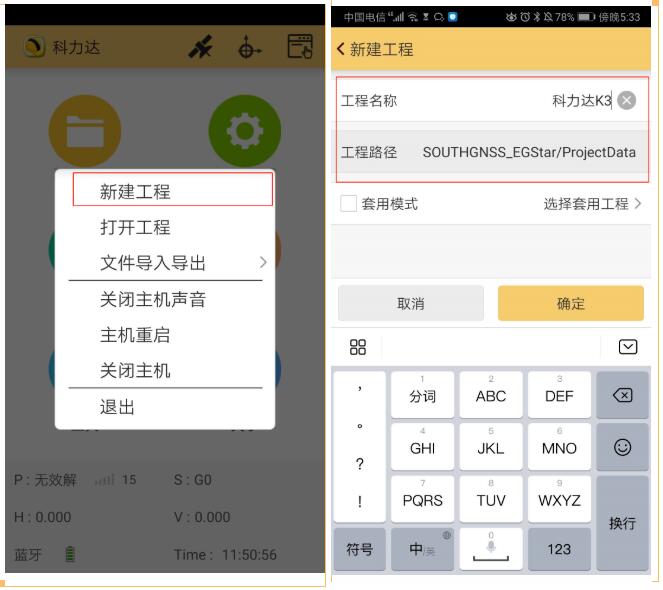

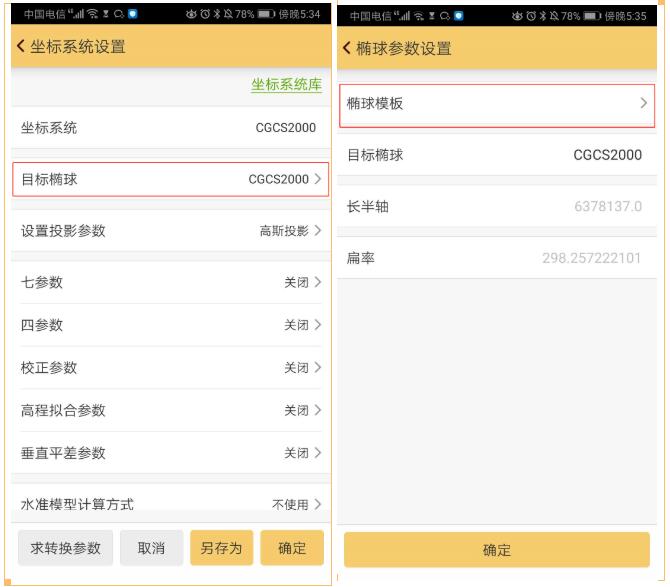

打开手簿的工程之星5.0主界面，点击“工程”→“新建工程”→输入“工程名称”→点击“确定”→“坐标系统（输入坐标系统名称）”，→点击“目标椭球”→“椭球模板”（根据施工要求选择相应的椭球）→“确定”→点击设置“投影参数”→修改正确的中央子午线值（点击定位标志，直接获取当地正确中央子午线值）“确定”→“确定”→是否将参数应用到当前工程→“确定”。

求转换参数

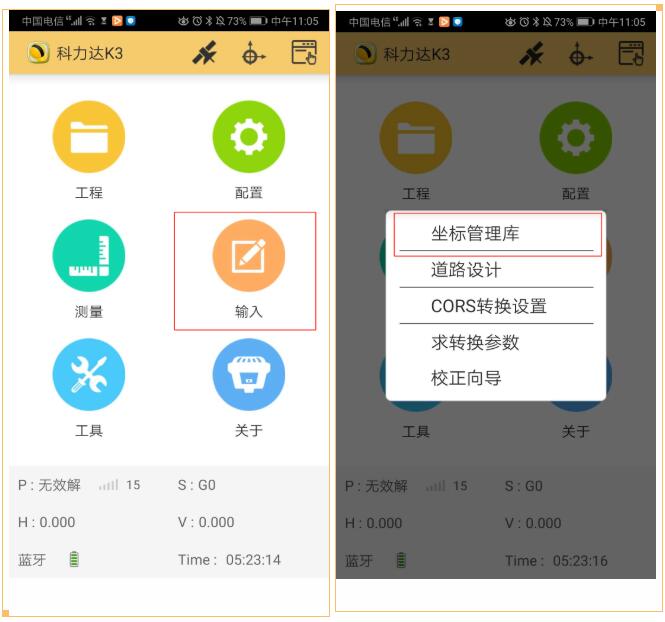

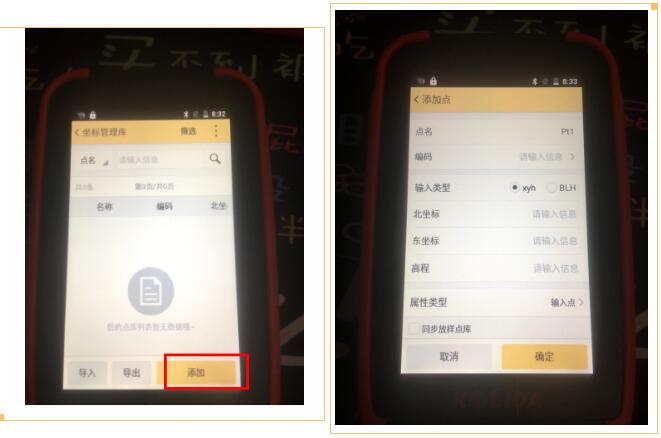

在工程之星5.0主界面，点击“输入”→“坐标管理库”→“添加”（注意上面的平面坐标是把控制点的坐标输入进去，下面的大地坐标是仪器采集的坐标，至少需要输入两组，也就是说至少填写两个已知控制点，注意采集的时候对中杆气泡要居中，把平面坐标和大地坐标编辑成相同的点名）。

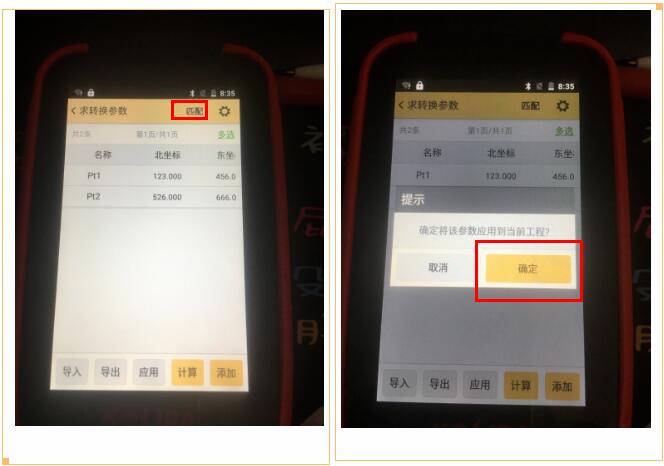

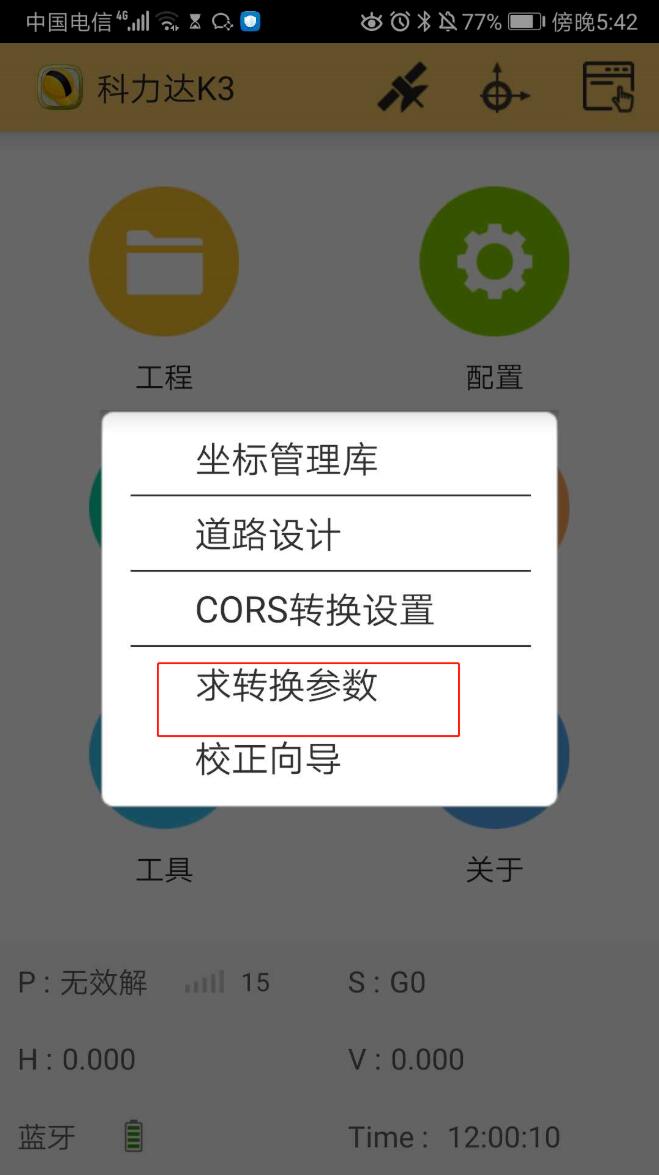

随后返回工程之星5.0主界面，点击“输入”→“求转换参数”→点击手簿右上角的匹配→点击“计算”（四参数的比列尺越接近1越好）→应用→确定（然后再去寻找另外一个已知点核对一下坐标，最好是求参点以外的坐标）。

数据导出

在工程之星5.0主界面上，点击“工程”→“文件导入导出”→“成果文件导出”→输入成果文件名称→选择文件类型（默认为南方cass格式，也可根据需要选择其他文件格式）→“确定”→把手簿通过USB传输线链接电脑→点击“我的电脑”→点击“H5”→点击“内部存储设备”→选择SOUTHGNSS_EGStar→选择Export→拷出成果文件。

仪器注册

在工程之星5.0主界面，点击“关于”→“主机注册”→输入“注册码”→点击“注册”。

K3 RTK问题总结与解决方法

问题1：连接CORS时，手簿上提示连接失败是怎么回事？

答：（1）检查手簿上是否安装手机卡或者是否连接手机WIFI。

（2）检查数据链选择的是否为手机网络。

（3）检查CORS账号是否过期。

（4）询问CORS站是否正常。

问题2：手簿上安装了专门的流量卡，但是手簿连不上网，也连接不上CORS是怎么回事？

答：（1）把流量卡放入手簿之后，检查手簿屏幕的右上角是否显示两个4G，如果显示一个4G需要进行如下设置：设置→更多→移动网络→接入点名称（APN）→新建APN（右上角）→名称处输入APN，APN处输入cmiot→保存（右上角）→就可以上网。

（2）如果显示两个4G手簿还不能上网，就要返厂维修。

问题3: 手簿连接CORS显示登陆成功，但是手簿显示单点解是怎么回事？

答：（1）检查仪器的工作模式是否正确，应该是移动站蓝牙模式，如果不是，点击配置→仪器设置→移动站设置→数据链选择手机网络。

（2）检查接入点是否正确，可以更换其他接入点试试。

（3）询问CORS站是否正常。

问题4：我的主机一直不搜星，手簿上显示无效解，应该怎么解决?

（1）清除主机的卫星星历：打开手簿的工程之星5.0软件，点击配置→仪器设置→高级设置→主机其他设置→清除主机卫星星历，并重启主机；

（2）把主机恢复出厂设置：打开手簿的工程之星5.0软件，点击配置→仪器设置→高级设置→主机其他设置→恢复出厂设置；

（3）复位主板，如果以上三种情况都不行，那就要返厂检测维修。
