KTS-562R15道桥隧智能全站仪隧道测量应用案例
文章出处:
人气：发表时间：2021-12-12 10:08
今天，我们继续学习如何正确使用KTS-562R15道桥隧智能全站仪进行隧道测量。
道桥隧之星内嵌隧道功能模块，即隧道之星，隧道之星包括了隧道三种断面类型的轮廓线设计以及轮廓线放样功能，根据隧道测量计算算法以及智能全站仪测量出的准确坐标数据计算出隧道超欠挖值。
应用案例分享
2、 进入隧道轮廓线设计程序，定义隧道特征断面。隧道模板提供三种类型，开挖线、初支线和二衬线。定义开挖线模板，工程施工线设置为开挖线
3、 进入隧道超欠挖计算程序，选择开挖线隧道轮廓线模板，根据道桥隧智能全站仪实际测量坐标，软件自动计算出超欠挖结果。
道桥隧之星内嵌隧道功能模块，即隧道之星，隧道之星包括了隧道三种断面类型的轮廓线设计以及轮廓线放样功能，根据隧道测量计算算法以及智能全站仪测量出的准确坐标数据计算出隧道超欠挖值。
隧道测量
应用案例分享

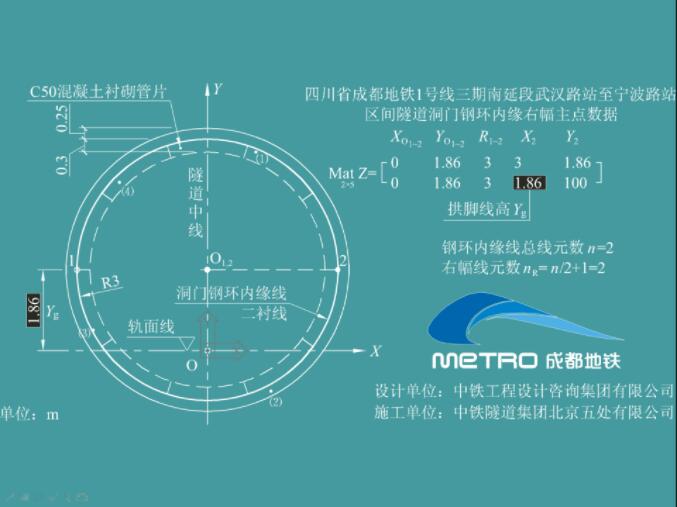

四川省成都地铁1号线三期南延段武汉路站至宁波路站右洞
【图】| 现场 | 全站仪 | CAD |

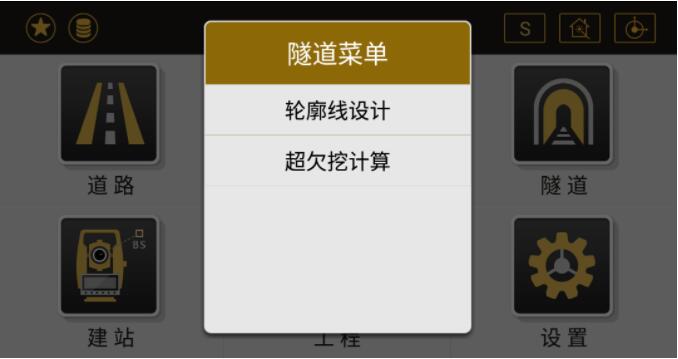

全站仪屏幕显示界面：
操作步骤

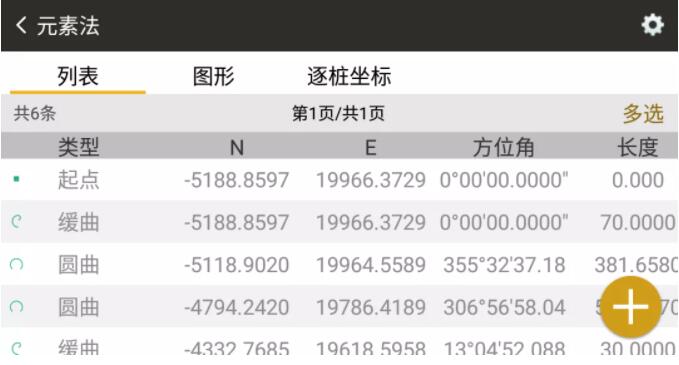

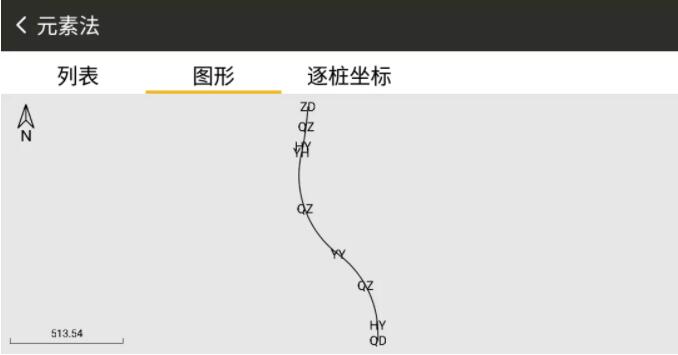

1、 进入道路设计程序，输入平纵曲线设计数据并自动计算出各里程中桩坐标。

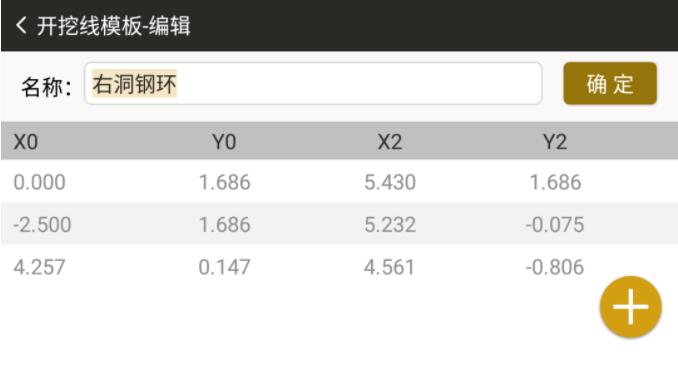

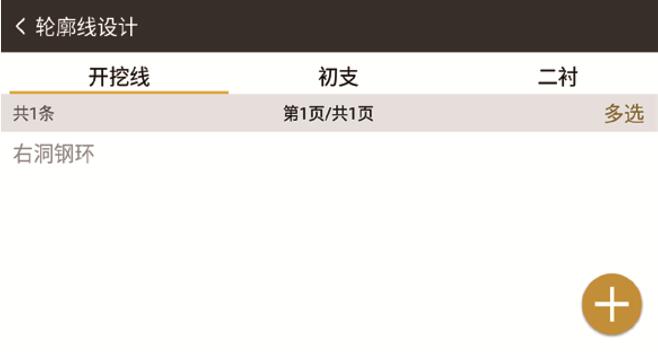

2、 进入隧道轮廓线设计程序，定义隧道特征断面。隧道模板提供三种类型，开挖线、初支线和二衬线。定义开挖线模板，工程施工线设置为开挖线

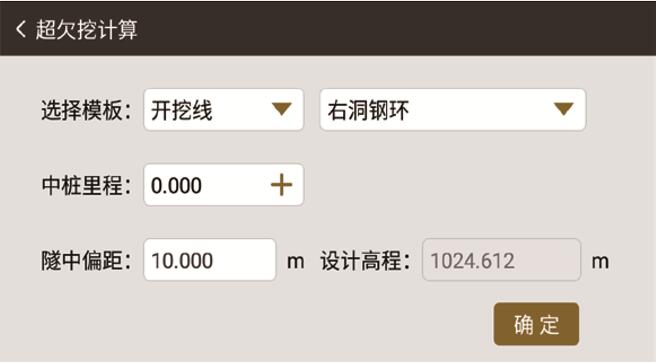

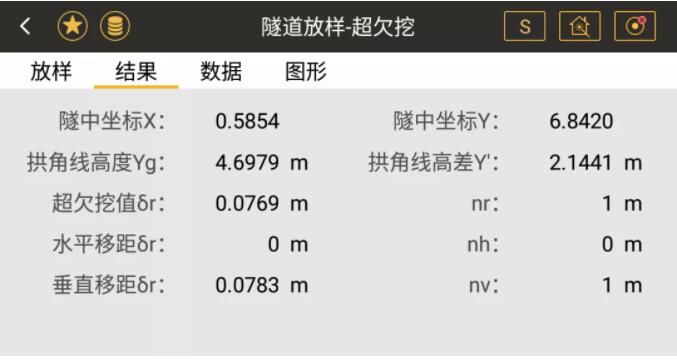

3、 进入隧道超欠挖计算程序，选择开挖线隧道轮廓线模板，根据道桥隧智能全站仪实际测量坐标，软件自动计算出超欠挖结果。
此文关键字：全站仪常见问题
