CAD教程工程桩自动编号并一键提取桩心坐标的方法

在桩基工程施工中，常常需要对设计的桩进行编号，以便对每一根桩做施工记录。
如果桩的数量少，可以手工一根桩一根桩的去编号，如果桩很多，手工编号费时费力，这时候，我们就非常需要一个能自动编号的方法。
同时，这个自动编号方法对于测量放线员来说更是贴心，不仅能自动编号，更重要的是……
可以自动提取每一根桩的桩心坐标，然后导入全站仪，那放桩位点就轻松多了，不用一根桩一根桩的去查询坐标，最少提高5倍以上工作效率。
要实现自动编号并提取坐标，需要先安装一个叫“gczbhg6.VLX”的插件，
插件我已经给你准备好了，想要的给我留言。
具体操作步骤如下：
1、加载插件

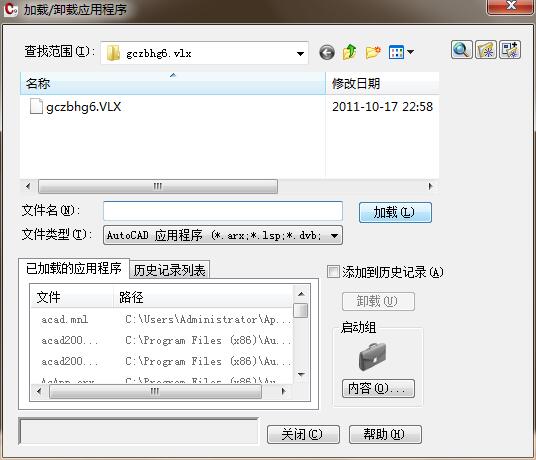

点击“工具”－－“加载应用程序“，然后弹出如下对话框


找到刚刚下载的自动编号插件，然后点击”加载“即可。
2、加载成功后，就可以进行自动编号操作了，命令行输入”GCZBH“，回车。
3、输入要编号的桩的直径，回车，再输入起始编号，比如我这起始编”1
‘，回车，再输入桩的图层名称，回车。

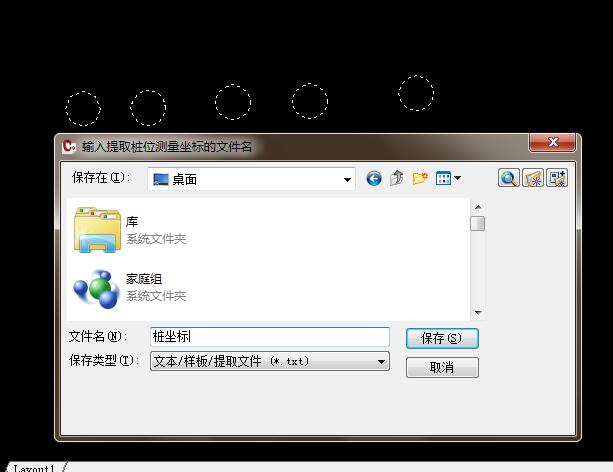

4、框选要编号的桩，弹出如下图，这里可以设置提取的坐标文件的名称和存放目录。比如我这里的文件名称为“桩心坐标”，存放目录为“桌面”。
选择好存放目录后，点击“保存”。


到这里，自动编号就完成了。

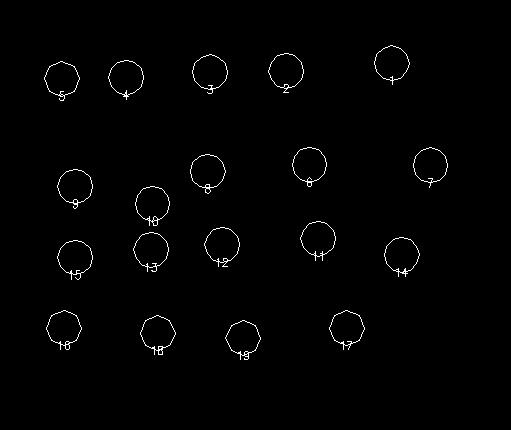

效果如下

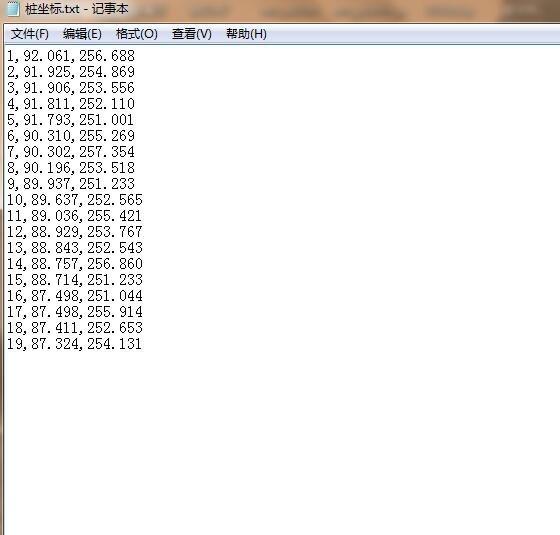

编号及提取的桩心坐标。

好了，操作完成，如果有什么不清楚，欢迎留言
