K3 RTK入门太难？老技术员带你轻松操作！

文章出处: 人气：发表时间：2021-01-26 15:06

最近后台有不少朋友和我说

K3 RTK入门太难了

有没有操作步骤指导呀？

现在科力达技术员手把手教你

K3 RTK实用操作！！！

欢迎大家阅读并收藏哦~

RTK电台1+1模式

一、连蓝牙

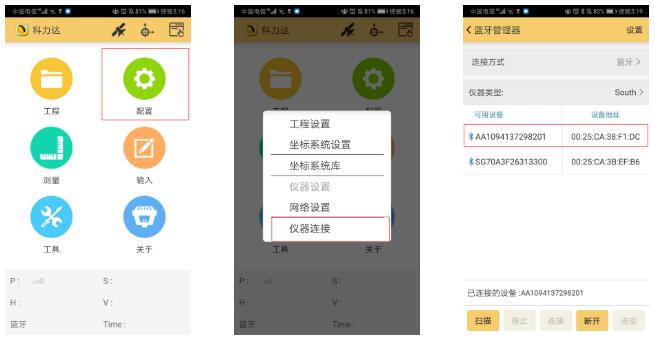

打开H5手簿，点击手簿键盘左上角的APP按键，进入工程之星5.0主界面，点击配置→仪器连接→扫描→选中所要连接的仪器号→点击连接。

二、设置基站的模式

设置基站的模式，K3 RTK只有外置电台模式，因此把基站设置成“外置电台”，操作流程如下：

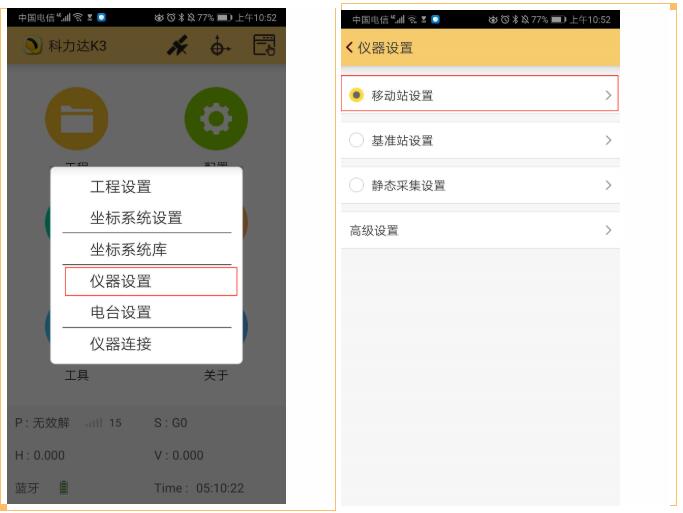

01 仪器连接成功后，返回工程之星5.0主界面，设置基准站：（手簿蓝牙连上基站）点击配置→仪器设置→基准站设置（差分格式默认“RTCM32”）→点击数据链→选择外置电台→点击启动，基站设置成功，大电台TX灯一秒一闪后，基准站工作正常。

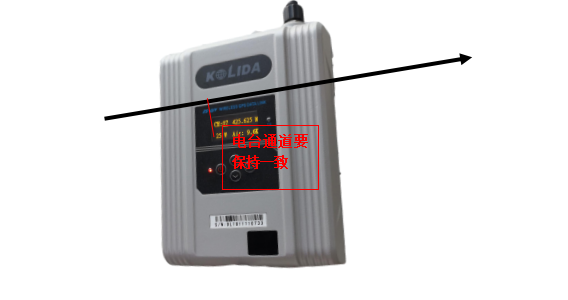

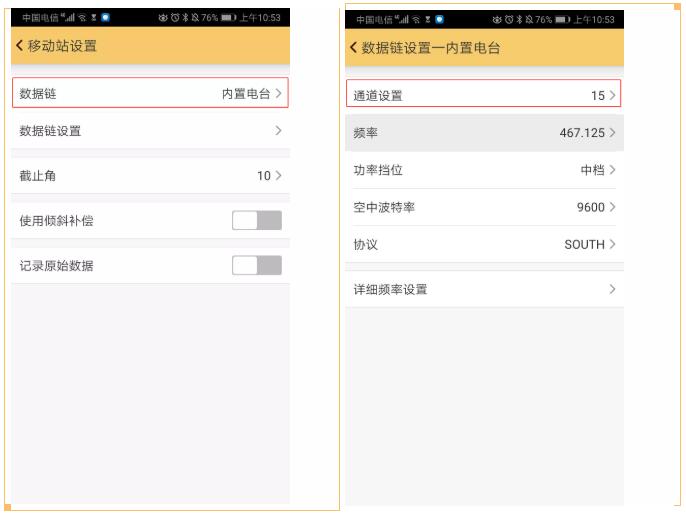

（移动站电台通道与基站外挂电台通道相对应）

三、新建工程与设置坐标系

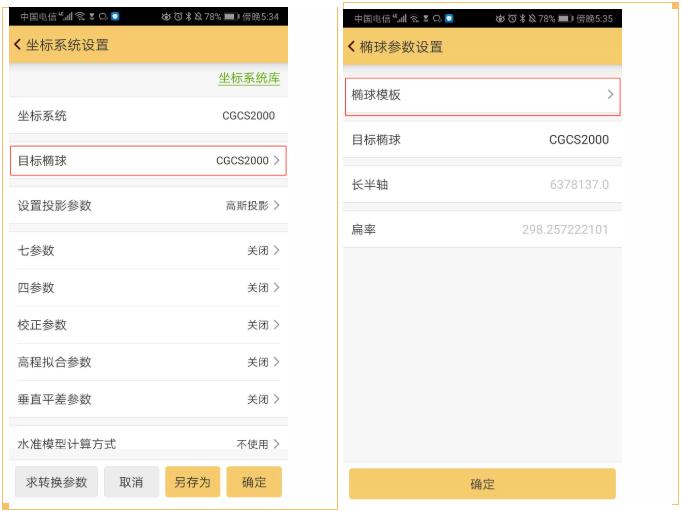

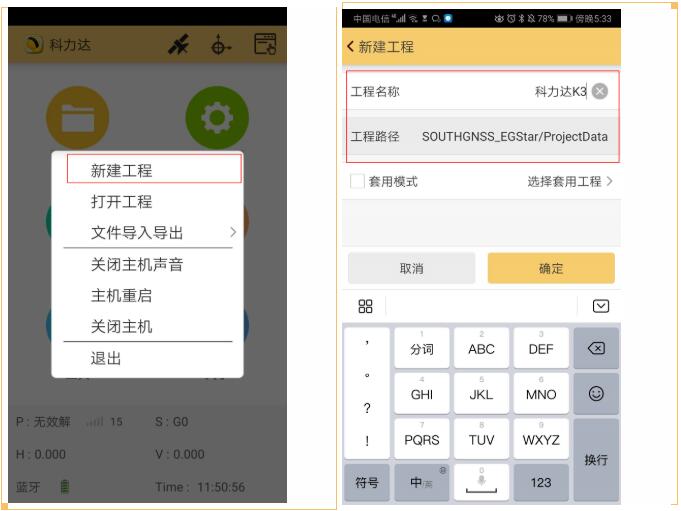

在工程之星5.0主界面，点击工程→新建工程→输入工程名称→点击确定→坐标系统（输入坐标系统名称）→点击目标椭球→椭球模板（根据施工要求选择相应的椭球）→确定→点击设置投影参数→修改正确的中央子午线值（点击定位标志，直接获取当地正确中央子午线值）确定→确定→是否将参数应用到当前工程→确定。

四、求转换参数

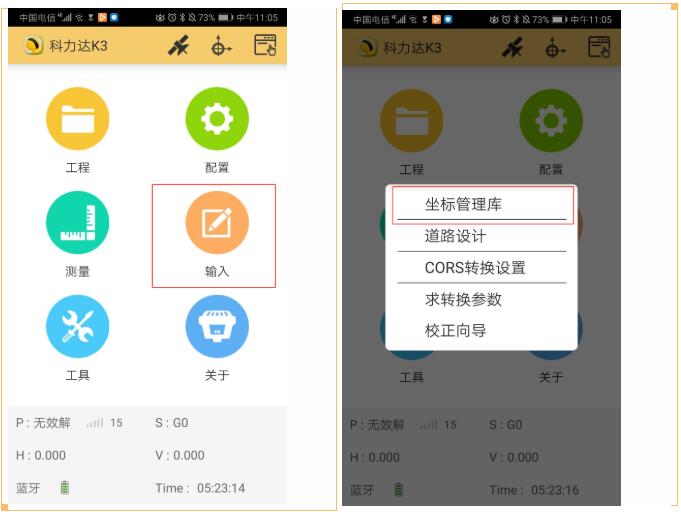

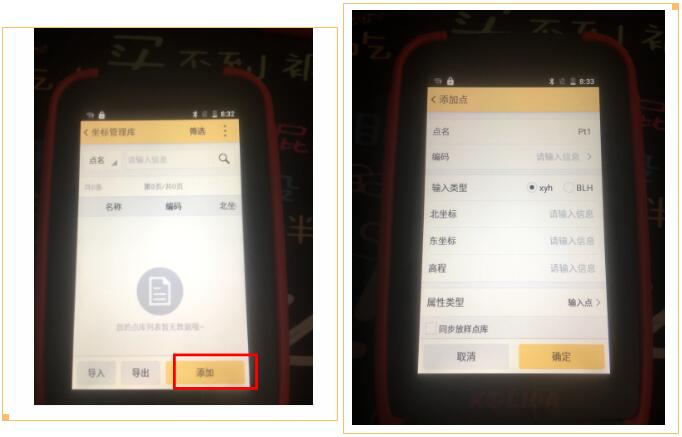

在工程之星5.0主界面，点击输入→坐标管理库→添加（把控制点坐标输入进去，至少两个控制点）→使用仪器采集所输入点的大地坐标（注意采集的时候对中杆气泡要居中）。

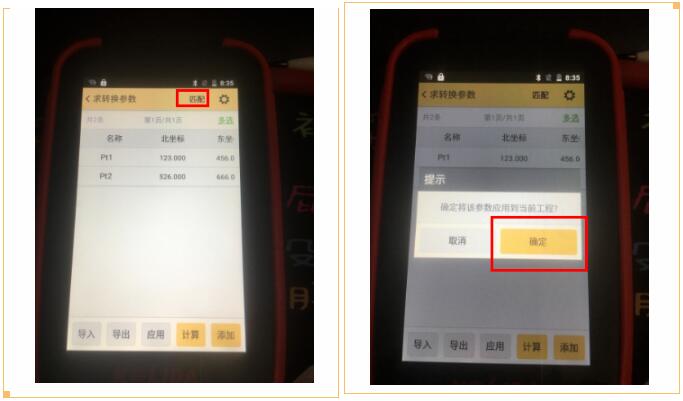

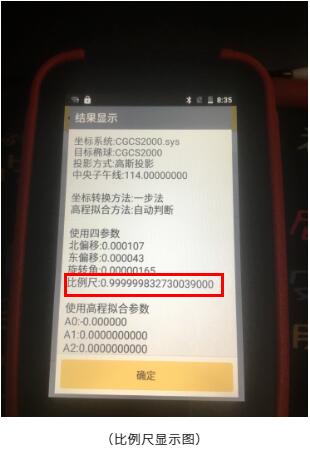

然后返回工程之星5.0主界面，点击输入→求转换参数→点击手簿右上角的匹配→点击计算（四参数的比列尺越接近1越好）→应用→确定（然后再去找另外一个已知点核对一下坐标）。

五、数据导出

在工程之星5.0主界面，点击工程→文件导入导出→成果文件导出→输入成果文件名称→选择文件类型（默认为南方cass格式，也可根据需要选择其他文件格式）→确定→把手簿通过USB传输线连接电脑→点击我的电脑→点击H5→点击内部存储设备→选择SOUTHGNSS_EGStar→选择Export→拷出成果文件即可。

六、注册仪器

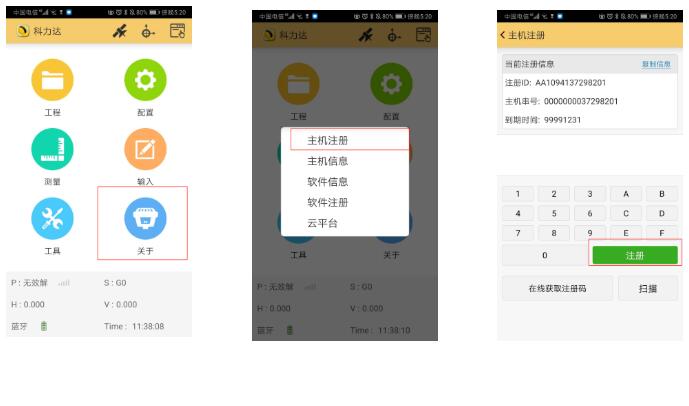

工程之星5.0主界面，点击关于→主机注册→输入注册码→点击注册。
