你要的RTK曲线放样操作来了
文章出处:
人气：发表时间：2021-01-25 16:03
曲线放样一般用于处理一些简单的直线段、缓和曲线或圆曲线，例如一般城市道路的倒角、园林设计的弧线段等。曲线放样的要素输入方法如下：
NO.1 直线放样
直线放样分两种，一是已知两点（即起点和终点），二是已知起点和方位角。
1. 已知两点
打开工程之星5.0，进入测量→曲线放样→目标设计→计算模式为直线线段，输入类型为两点一线，然后依次输入起点、终点坐标（如图1所示）→点击右上角齿轮按钮，输入起始里程及里程间隔→点击保存（如图2所示）。
2. 已知起点和方位角

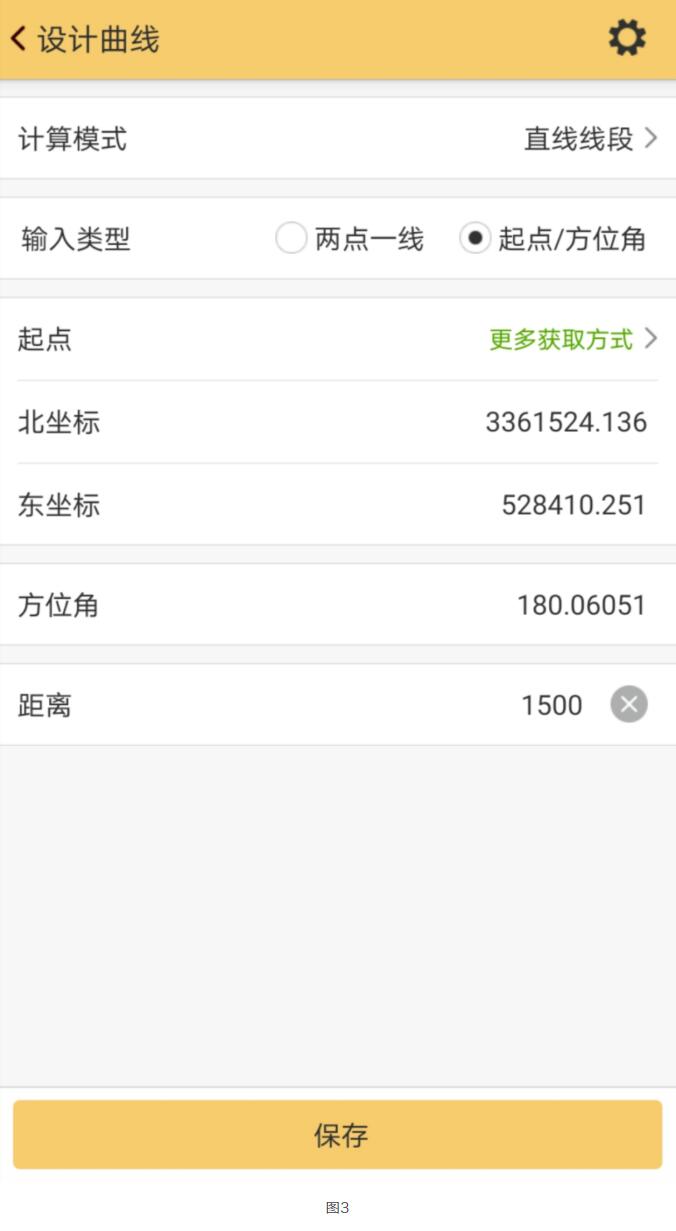

打开工程之星5.0，进入测量→曲线放样→目标设计→计算模式为直线线段，输入类型为起点/方位角，然后依次输入起点、方位角、距离即可（注：方位角为度分秒格式，度后面加小数点，分和秒都是两位数，不够前面补0，例如180°6′5.1″则输入180.06051）（如图3所示）→点击右上角齿轮按钮，输入起始里程及里程间隔→点击保存即可。
NO.2 圆曲线
1. 一点法（适用于已知起点、起始方位角、线长和半径的圆曲线设计）

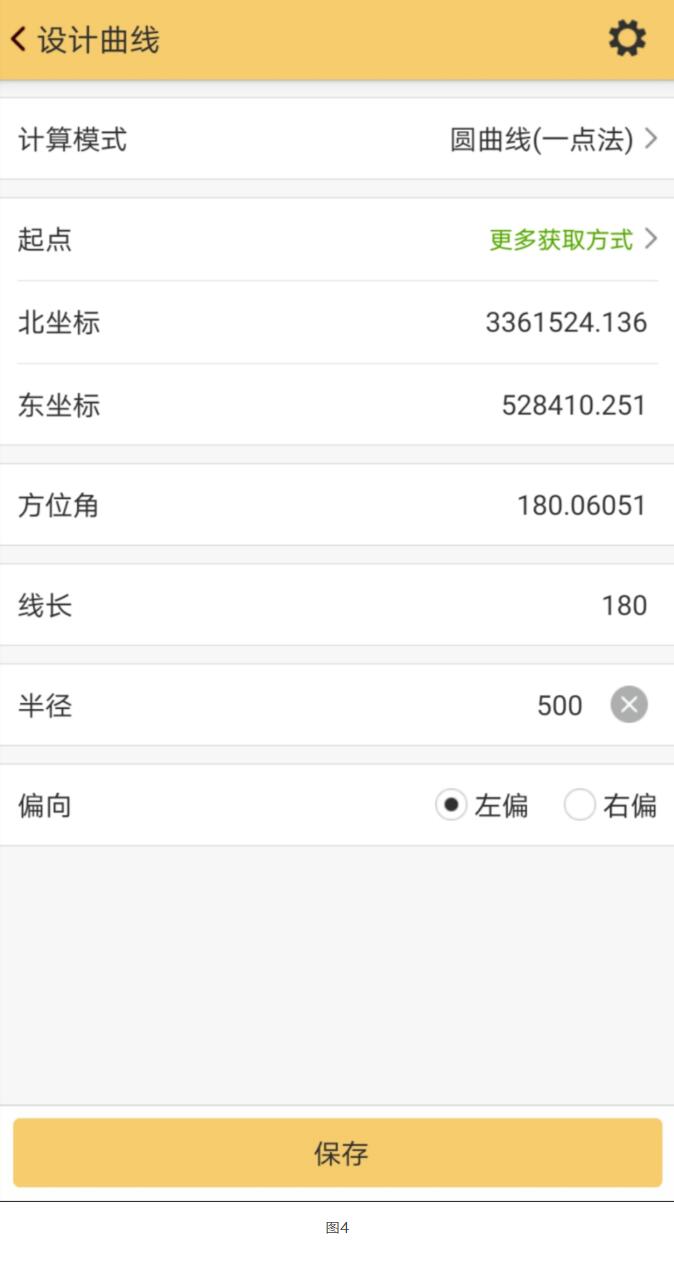

打开工程之星5.0，进入测量→曲线放样→目标设计→计算模式为圆曲线（一点法），然后依次输入起点、方位角、线长、半径及偏向（若半径为负数则为左偏，半径为正数即为右偏）（如图4所示）→点击右上角齿轮按钮，输入起始里程及里程间隔→点击保存。
2. 两点法（适用于已知起点和终点。以及弧长、圆心角（度）、圆心角（弧度）、半径或圆心这五个要素的任意一个）

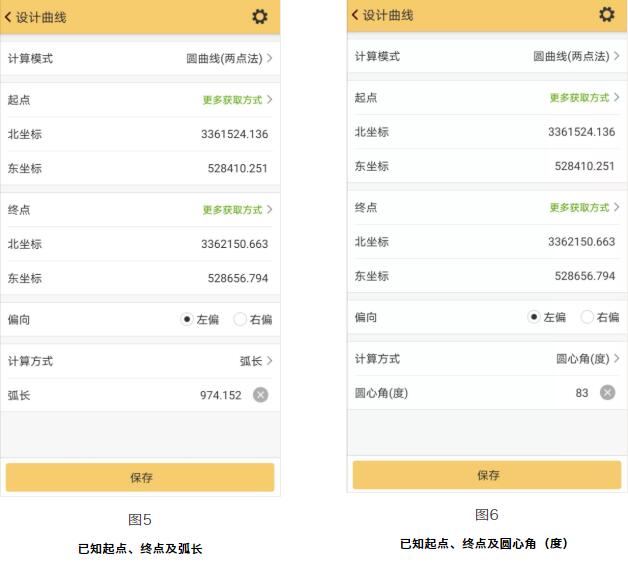

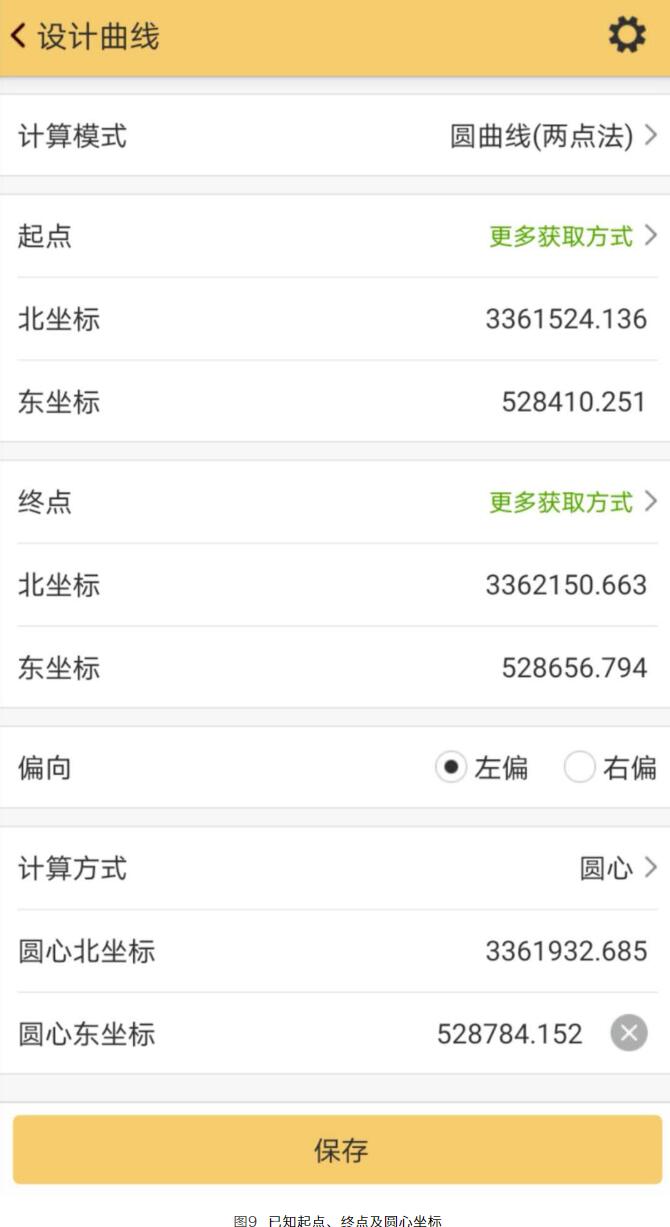

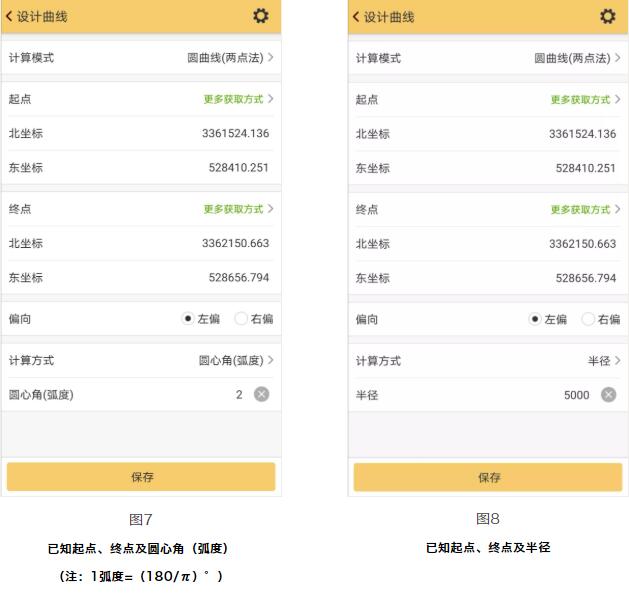

进入测量→曲线放样→目标设计→计算模式为圆曲线（两点法），然后依次输入起点、终点、偏向、（弧长、圆心角（度）、圆心角（弧度）、半径或圆心这五项中的其中一项已知条件）（如图5、6、7、8、9所示）→点击右上角齿轮按钮，输入起始里程及里程间隔→点击保存。
3. 三点法（适用于已知圆弧上任意三点）

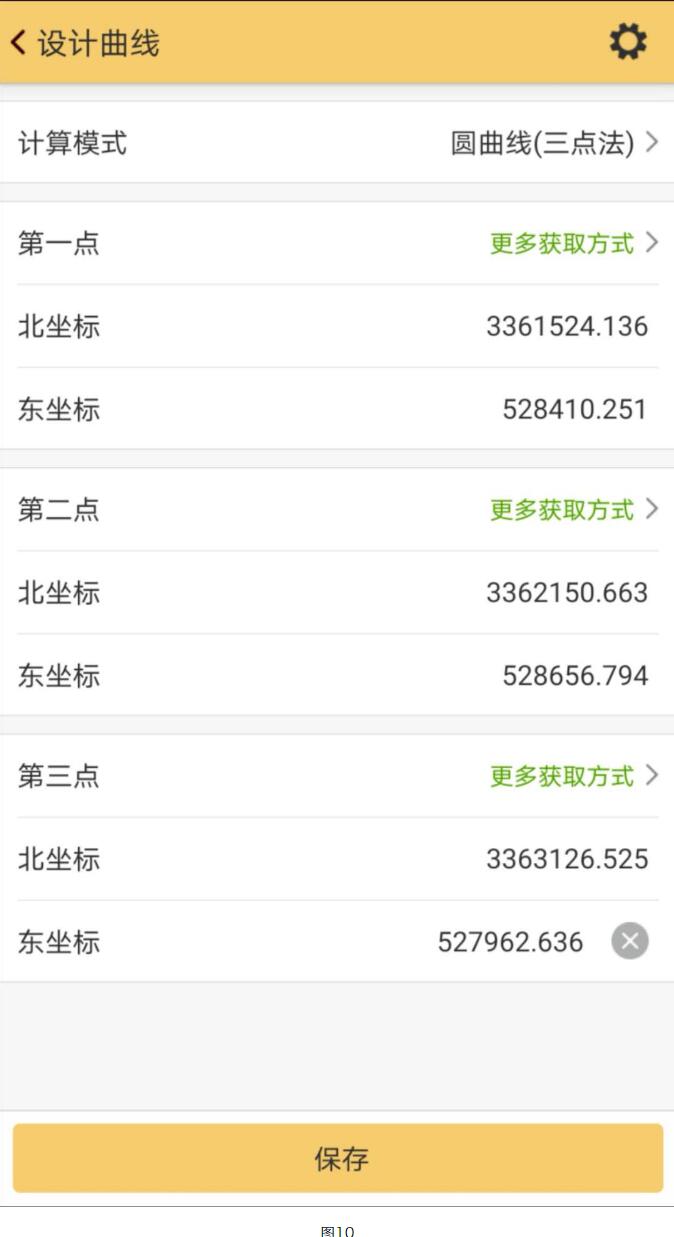

进入测量→曲线放样→目标设计→计算模式为圆曲线（三点法），然后依次输入圆弧上三个点的坐标（如图10所示）→点击右上角齿轮按钮，输入起始里程及里程间隔→点击保存。
NO.3 缓和曲线
缓和曲线的设计要知道这几个要素：起点坐标、起点方位角、缓和曲线长度、左右偏向以及起点半径和终点半径（若是直缓段，则起点半径为∞、终点半径为圆弧半径；若是缓直段，则起点半径为圆弧半径、终点半径为∞），依次输入以上信息，点击右上角齿轮按钮，输入起始里程及里程间隔后点击保存（如图11所示）。
按照上述操作设计好相对应的要素，打开曲线放样→目标→打开设计的曲线要素→选中需要放样的坐标点即可进行放样。
按照上述操作设计好相对应的要素，打开曲线放样→目标→打开设计的曲线要素→选中需要放样的坐标点即可进行放样。
